MAC-IGBT小電源

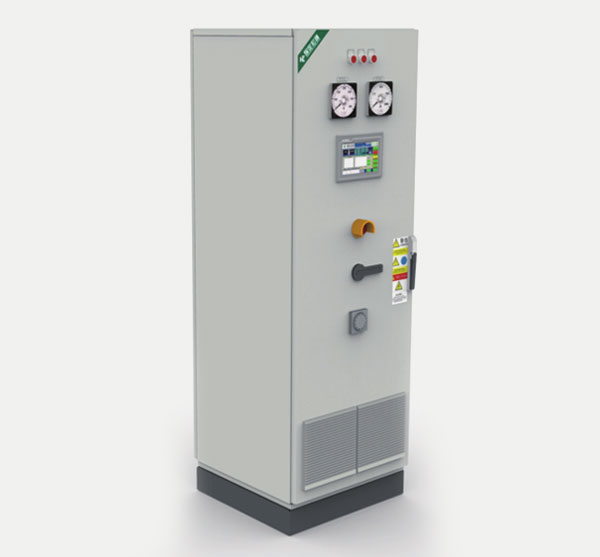

產品名稱:MAC-IGBT 小電源

瀏覽次數:


Prev:沒有了  Next:沒有了

產品認證

產品詳情

MAC-IGBT 工作原理
MAC-IGBT 小電源采用脈寬調制(PWM)技術,以英飛凌第四代 IGBT 功率模塊作為開關元器件,由濾波模塊、整流模塊、逆變模塊、功率變換模塊以及控制單元組成整個完善的系統體系。整機具有體積小、重量輕、可靠性高等突出特點。

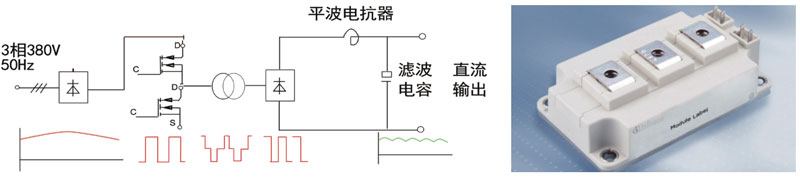

工作原理如下:
■ 交流輸入 - 整流 - 濾波電路 -IGBT 功率單元;
■ IGBT 在控制電路產生的 PWM 波形控制下,將上述直流電逆變?yōu)?20kHz 的方波交流電;
■ 高頻變壓器絕緣降壓傳遞功率;
■ 輸出整流,電抗器濾波,輸出符合設定要求的直流電壓和電流;
■ 顯示電路顯示工作電流、工作電壓。


MAC-IGBT 技術指標

■ 工作頻率:20KHz
■ 控制方式:PWM 調制
■ 穩壓精度:<0.5%
■ 穩流精度:<0.5%
■ 直流紋波:全范圍 <1%
■ 效率:全范圍 88%~92%
■ 功率因素:全范圍≥ 0.9

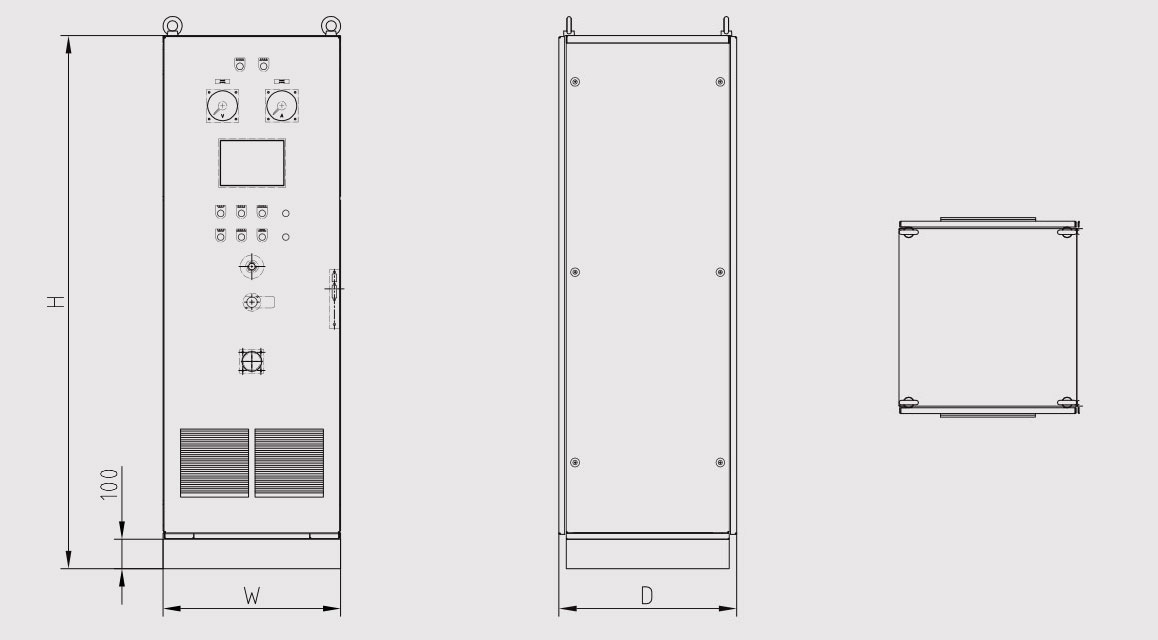

序號 規格型號 W D H 重量 / kg
1 HC-GYF 100A/500V 600 600 1800 245kg
2 HC-GYF 200A/500V 600 600 1800 300kg
3 HC-GYF 300A/500V 600 600 2000 400kg

注:規格型號用戶可定義
重量為計算值,與實際會有偏差,僅供參考。
