- 產品簡介

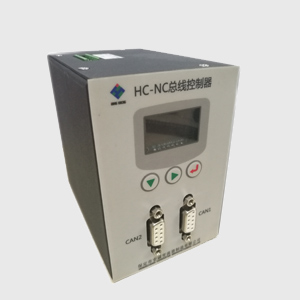

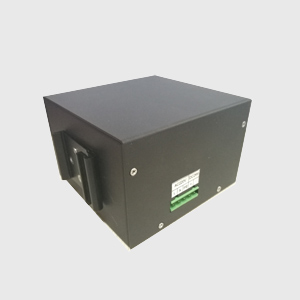

HC-NC7317總線控制器是一款擁有Profinet-CAN 網關功能的“現場總線控制系統”系統控制管理終端。本款總線控制器主要有以下功能：
- Profinet To CAN協議轉換功能。
本模塊可以將PLC下發的控制命令拆包，并轉換為相應的CAN數據幀，下發給對應的受控從站；同樣，也可以將所有受控從站的過程數據打包，上傳給PLC。另外，根據現場應用特點及Profinet 及CAN總線特征，控制命令在本模塊中由周期輪訓數據轉變?yōu)榉侵芷跀?shù)據。
- 從站智能分組功能。
本模塊可以在顯示面板上設置IGBT模塊分組信息，模塊會根據面板上設置的從站數量、前置數量、分組數量及各個組中的模塊數量綜合判斷其總線上所掛載的受控從站分組情況，并將分組命令下發與各個模塊，實現智能分組。
- 從站上電自動參數化功能。
本模塊可以檢測在配從站（顯示面板已配置）離線后是否重新得電，當檢測到在配從站重新上電后，模塊會將模塊內儲存的該模塊分組信息及PLC近一次對在配從站的所有控制命令下發，使在配從站回復到斷電之前的狀態。做到受控從站快速、簡易式（傻瓜式）更換。
- 控制報警功能。
本模塊可以檢測控制命令下發后，對應從站是否有回應。當一幀控制命令下發后，對應從站沒有回應，本模塊會再次下發沒有響應的控制命令。當從站連續三次沒有響應控制命令后，模塊會發出控制失敗報警，報警會上傳給PLC并在裝置顯示面板默認界面顯示。
- 設置參數儲存功能。
本模塊所有在顯示面板設置的參數將會被存儲入固態存儲器，掉電后不消失。
- 技術參數
- 電源參數
本模塊采用雙電源設計，一路為交流220V電源，一路為直流24V電源。
1、AC220V電源回路：輸入電壓 AC 100V-240V 50Hz 功耗7W 。
2、DC24V電源回路： 輸入電壓DC 18V-36V 功耗6W。
- 通訊參數
連接從站數量 32臺，分組數量 8組。
上行數據 520字節 下行數據360字節。
- 環境參數
允許的工作溫度/貯存溫度 -15°C ~ +35°C / -25°C ~ +75°C
允許的環境濕度 45%-----95%，表面無凝露
- 接線端子定義
端子定義表格如下：
|
AC220V |
DC24V |
|||
|
L |
N |
PE |
+ |
- |
定義解析：
L：交流220V電源火線
N：交流220V電源零線
PE：交流220V電源地線
+：直流24V電源正極
-：直流24V電源負極
- 操作說明
- 按鍵說明

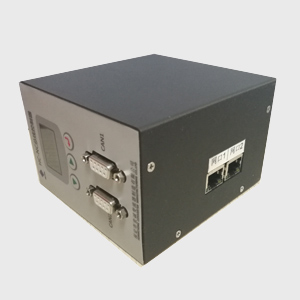

裝置面板上一共有3個按鍵，分別為：“↓”、“→”、“↙”。當裝置為瀏覽狀態時，“↓”為向下翻頁，“→”為向右翻頁，“↙”為進入設置狀態，設置一項目出現反白。當裝置為設置狀態時，“↓”設置數字減1，“→”為跳轉設置位置，“↙”為跳轉設置項目當頁面上所有設置項目跳轉完成后，裝置進入瀏覽狀態，反白消失。

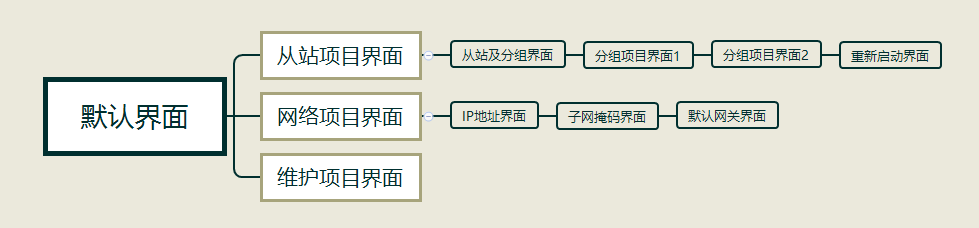

- 菜單結構
- 默認界面
此界面顯示網關的主要參數：一行顯示為公司名稱，二行顯示為裝置型號，三行顯示為網關地址，四行及五行顯示所有32個從站的通訊狀態。從站通訊狀態采用圖標表示當前裝置狀態：“*”代表從站通訊正常，“！”代表控制失敗報警，“-”代表失去連接。
- 網絡項目界面
在默認界面按動“↓”按鍵進入此組界面，此組界面的主要功能為瀏覽、設置網絡參數。IP地址界面可以瀏覽并設置IP地址。子網掩碼、默認網關界面只能瀏覽項目信息不能設置。
- 從站項目界面
在在默認界面按動“→”按鍵進入此組界面，此組界面的主要功能為瀏覽設置從站數量及分組項目。此組界面的所有子界面皆可瀏覽、設置。
- 維護項目界面
在在默認界面按動“↙”按鍵進入此組界面，此組界面的主要功能為顯示程序的編譯時間及輸入操作許可密碼。在此界面輸入正確的密碼后（密碼214），裝置進入設置模式，在從站項目及網絡項目界面按下確認鍵后，可對相關項目進行設置；在此界面輸入錯誤密碼后，裝置進入查看模式，從站項目及網絡項目界面只允許查看相關參數，無法設置。
- 特別說明
模塊所有設置在設置完成后不會立刻生效，需重新啟動才會生效。
- 組態說明
- 設備描述文件
HC-NC7317總線控制器使用GSDML文件作為其設備IO描述文件。當前設備的GSDML文件的全名為：GSDML-V2.33-HMS Industrial Networks GmbH-ABCC40-PIR-20180306.xml。請在需要時向公司申請。
- 安裝GSD文件

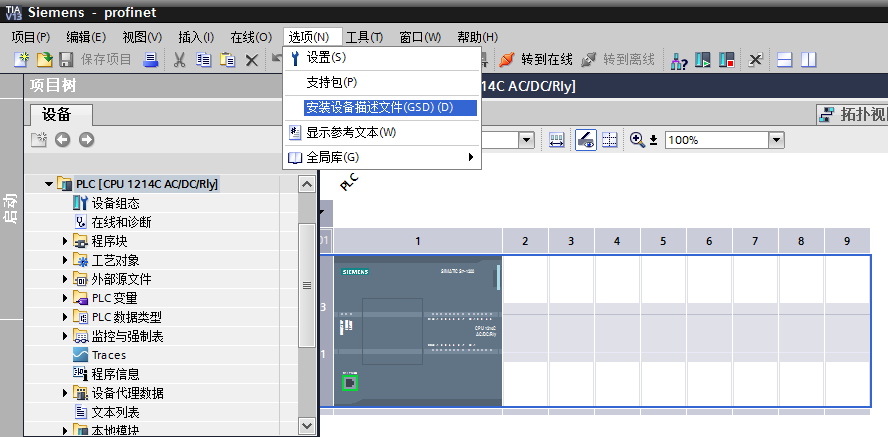

將GSDML文件拷貝入計算機硬盤。啟動“TIA Portal V13 ”軟件，打開任意工程，在軟件菜單欄點擊“選項”按鈕，在彈出的子菜單中點擊“安裝設備描述文件”。

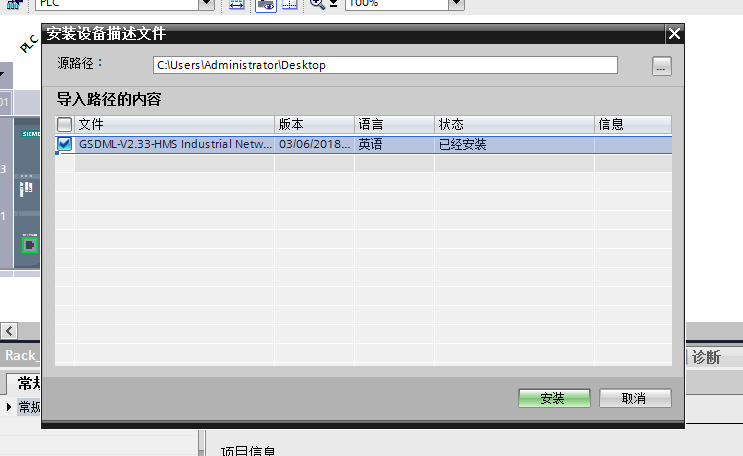

在彈出的對話窗口的右上方點擊“…”按鍵，彈出文件路徑選擇窗口后，在此窗口選擇GSDML文件存放的路徑。選擇完畢后，軟件會自動搜索此目錄下的GSDML文件。當軟件搜索到GSDML文件后，會顯示在列表欄中，勾選列表欄中GSDML文件的選擇欄后，點擊“安裝”按鈕完成GSDML文件安裝。
- 組態例程

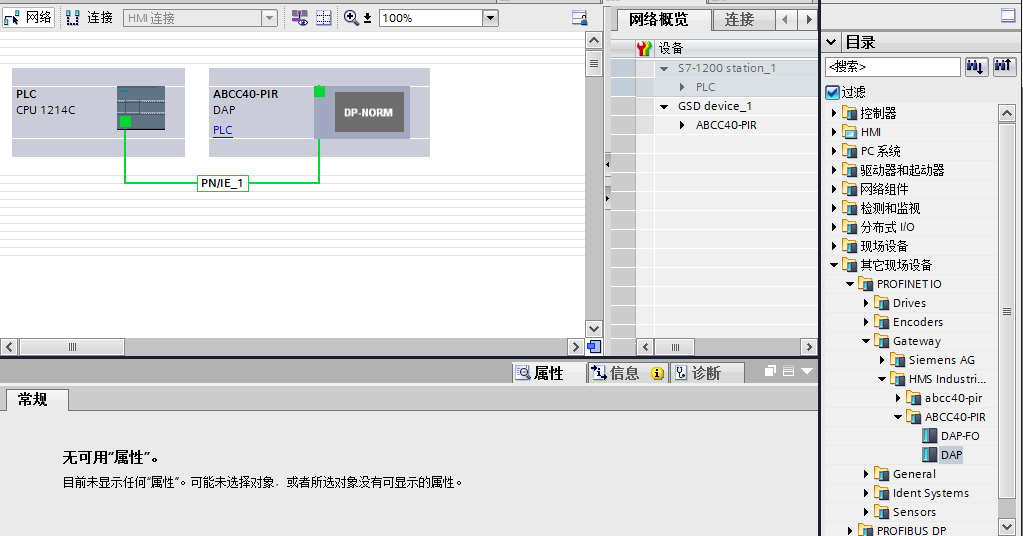

在“TIA Portal V13 ”軟件的設備組態界面，右鍵單擊主界面上虛擬PLC的網口圖標，在彈出的菜單欄上選擇“添加子網”，而后主界面上會出現虛擬Profinet網絡連線。單擊選中虛擬Profinet網絡連線，而后在主界面右側的硬件目錄中找到總線控制器設備，雙擊此設備，使設備掛載到虛擬Profinet網絡上。掛載完成后“TIA Portal V13 ”軟件設備組態界面的主界面上，應能顯示虛擬總線控制器設備，且該設備應通過虛擬Profinet網絡連線與虛擬PLC連接。

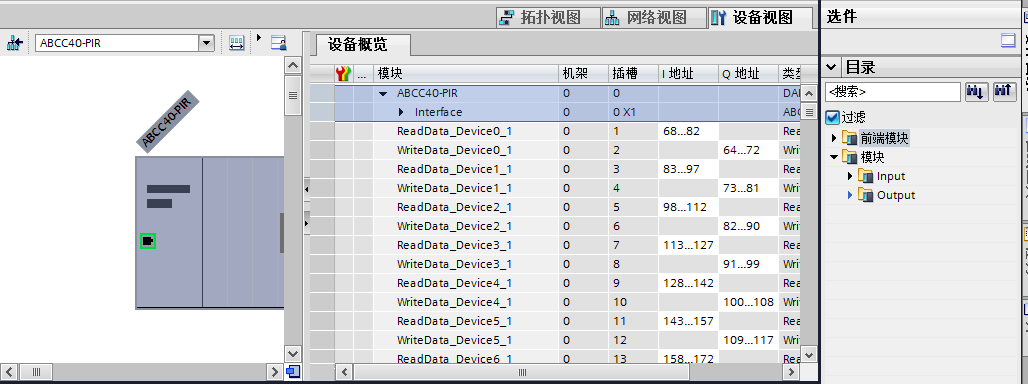

雙擊虛擬總線控制器設備，打開“設備視圖”，在右側的目錄中打開Input子目錄，添加總線控制器CAN網絡下所有受控從站及網絡分組的上行數據塊。添加完畢后，打開Output子目錄，添加總線控制器CAN網絡下所有受控從站及網絡分組的下行數據塊。雙擊所選數據塊，即可完成添加。
添加完成后，編譯并下載到PLC上，即可完成組態。
- 分組說明及例程
- 分組說明
HC-NC7317總線控制器采用“分段式連續分組方式”分組，分組結果由“模塊數量”、“前置數量”、“分組數量”、“一~八組”共同決定。
模塊數量，此選項用于設置及顯示裝置連接的從站數量，起始地址為0，終止地址為31。
前置數量，此選項用于設置及顯示從站模塊在分組位置前面未分組模塊的數量。
分組數量，此選項用于設置及顯示裝置中分組的數量。
一~八組，此選項用于設置及顯示各個分組中模塊的數量。
后置數量，此選項只于顯示從站模塊在分組位置后面未分組模塊的數量。
裝置在分組時，會從從站地址0開始連續地址遞增排列“模塊數量”選項所設置數量的從站。而后裝置會按照“前置數量”、 “一~八組” 選項設置數量連續夾斷，從而得出各個組的從站號，及后置從站的數量。即算法如下：
模塊數量 = 前置數量 + 一組數量 + 二組數量 + …… + 八組數量 + 后置數量
- 分組例程
HC-NC7317總線控制器裝置假使有如下分組：1、一共帶有32個從站 ; 2、有4個未分組裝置在分組之前，有4個未分組裝置在分組之后；3、一個有8個分組，每個分組有3臺裝置。則應如下設置：1、“模塊數量”選項設置為32 ；2、“前置數量”選項設置為4 ；“一~八組”各個組的選項設置為3。
其各個位置所對應的地址如下表：
|
位置名稱 |
前置模塊 |
一組 |
二組 |
三組 |
四組 |
五組 |
六組 |
七組 |
八組 |
后置模塊 |
|
包含地址 |
0.1.2.3 |
4.5.6 |
7.8.9 |
10.11.12 |
13.14.15 |
16.17.18 |
19.20.21 |
22.23.24 |
25.26.27 |
28.29.30.31 |
- 功能選型表
HC-NC系列總線控制器有多種型號可供選擇，具體選型如下：
|
型號 |
特征 |
備注 |
|
HC-NC7317 |
CAN/Profinet-IO |
需使用GSDML文件 |
|
HC-NC7318 |
CAN/Ethernet/IP |
|
|
HC-NC7319 |
CAN/Modbus-TCP |
|
